CRK系列为装配了高性能的5相步进马达和具备平滑驱动功能·低振动微步驱动器组合。
新设计的高转矩型、小型高性能减速机的强大应用配置，掀开了DC电源输入5相步进马达组合的崭新一页。 |
|
|
|
|
|
|
|
|
|
 |
 |
|
|
|
|
|
|
 |
|
|
 |
[平滑驱动功能]进一步降低振动! |
 |
|
[微步运行模式]进一步降低振动和低噪音! |
|
|
|
此装置无需改变脉冲的输入设定也可实现与整步状态同样的移动量和移动速度，自动进行微步驱动。
如果您选择整步、半步运行模式的话，效果将更加显著。 |
|
无需减速装置等机械要求，也可以实现最大1/250的基本步距角分割。 |
|

|
|
|
|
|
|
|
 |
|
|
采用新型的芯片，具备以下的机能、特征。
·可在单/双脉冲输入之间转换
·具备LED电源
·光耦合器输入规格
·采用带安全性锁定功能的连接器(Molex公司制造) |
|
＜充实的机能特征＞
|
|
 |
| | | |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
与相同尺寸的以往标准型相反，大幅增加转矩负载的[高转矩型]，包含着各种高性能的[减速机型马达]，106种组合产品必能满足您的使用需要。 |
|
|
 |
|
|
|
大幅增加转矩 |
|
|
采用卓越的接插元件连接方式 |
|
|
|

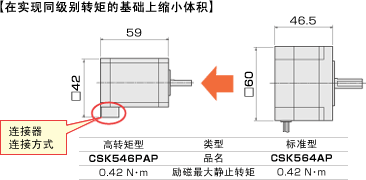

与以往的标准型相比较，约提升了1.3～1.5倍的转矩。
和大一号的马达拥有相同的转矩，大大缩小马达的体积。 |
|
 |
|
|
 |
|
|
|
|
|
防止装置过热 |
|
|
|
转矩与现存的标准型接近(降低电流)，防止装置过热，延长马达寿命。 |
|
|
|
|
|
|
 |
|
|
在一直以来受到多方关注的安装尺寸为28mm的小型马达这个系列中，增加了TH/PN减速机这项产品。
满足您的各种用途。 |
|
|
 |
|
|
|
实现小型化 |
|
|
实现低振动化 |
|
|
相对标准品、同等转矩的减速机型马达可以选用小一型号的产品。从而实现了装置的小型化。 |
齿轮转动型马达
| · |
在马达自身的振动上，可以减低减速比分 |
| · |
为了使马达高速旋转，可以避开马达的低速振动领域 |
通过这种方式可以实现低振动化。 |
|
|
 |
|
|
|
高强度·高精度 |
|
|
快速定位 |
|
|
减速机型马达，对于负荷变动具有很强的安定性。例如举例来说，减速机型马达可以针对上下驱动的定位运转，工作数量的变化所引起的负荷变动等等这些情况发挥作用。 |
在快速驱动惯性大的运转时，如果使用减速机型马达，可以比标准型更快的进行定位。 |
|
| |
|
| |
|
 |
|
|
机型 |
特点 |
安装尺寸 |
|
□20mm |
□28mm |
□42mm |
□60mm |
|
|
新开发的高转矩型设计的马达，安装上采用了优越的连接器连接方式。 |
● |
● |
● |
- |
|
|
CRK系列的基本型。
平衡了转钜、低振动、低噪音的基本型。 |
- |
- |
● |
● |
小
齿
隙
|
TH减速机型
(平行轴) |
|
 | |
具有小齿隙，低成本双重优势的减速机型马达。
（齿隙：60min以下） |
- |
● |
● |
● |
PL减速机型
(行星齿轮) |
|
 | |
具有小齿隙、高强度、多种减速比的减速机型马达。
（齿隙：35min以下） |
- |
- |
● |
● |
无
齿
隙
|
PN减速机型
(行星齿轮) |
|
 | |
齿隙3min以下的高精度、高强度减速机型马达。
(齿隙：3min以下) |
- |
● |
● |
● |
谐波减速机型
(谐波驱动) |
|
 | |
新开发的谐波减速机，使小巧和高强度两相并立。是无齿隙的高精度减速机型马达。
（齿隙：0） |
- |
- |
● |
● | | |
| | | |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
CRK系列是DC电源输入的产品，基于各种安全规格考虑进行设计。
属于UL规格认定产品，根据EMC指令实施CE标记。
|
 |
|
| | | |
|
|
|
|
|
|
|
|
 |
|
|
|
步进马达专用安装底座 |
|
弹性联轴器 |
|
电缆线 |
|
制振器 |
| 便于步进马达，减速机型步进马达的安装和固定。
|
最适于控制用马达使用的弹性联轴器。只要确定好使用的马达/减速机的种类和用途，就可以选出适用的联轴器。 |
备有作为直流电源输入驱动器的选购配件的附连接器导线、无需压接即可方便地与马达电源输入信号部分连接。 |
有效抑制步进马达的振动，优化速度。 |
 |
 |
 |
 | | |
| |
|
|
|
|
|
|
|
|
|
|
|
